Расчет несимметричной трехфазной цепи

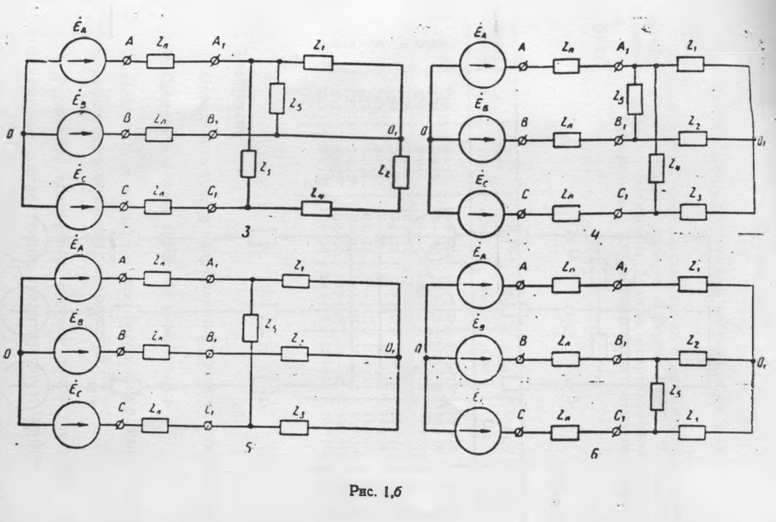

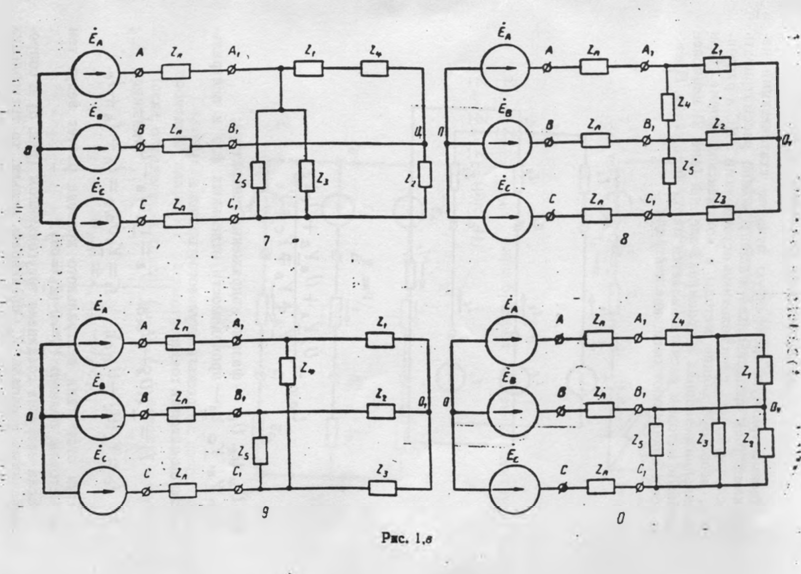

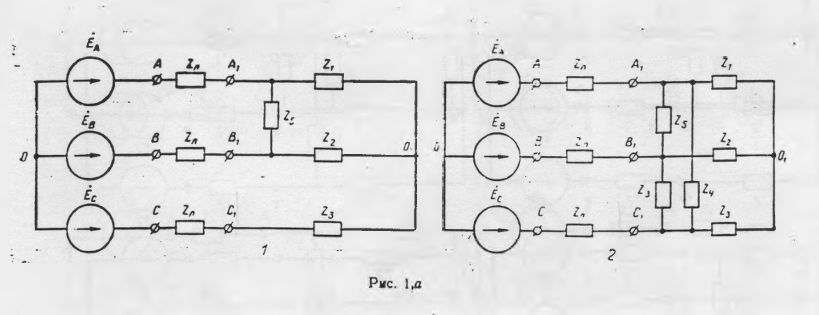

На рис. I ,а, б, в представлена схема несимметричной трехфазной цепи с симметричными фазными ЭДС. Численные значения ЭДС и комплексы полных сопротивлений заданы в табл. 1. Внутренними сопротивлениями источника пренебречь

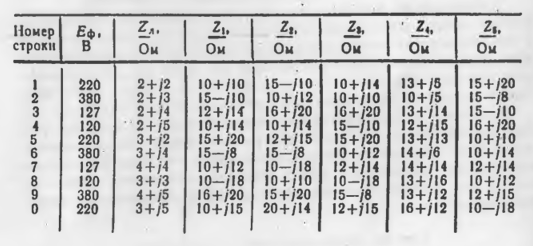

Таблица 1.

Требуется:
1. Определить токи и напряжения на всех участках схемы.
2. Составить баланс активных мощностей.
3. Построить в масштабе: векторную диаграмму токов и топографическую диаграмму напряжений.
4. Разложить полученную систему токов генератора на симметричные составляющие аналитически и графически.

Расчет линейного пассивного четырехполюсника

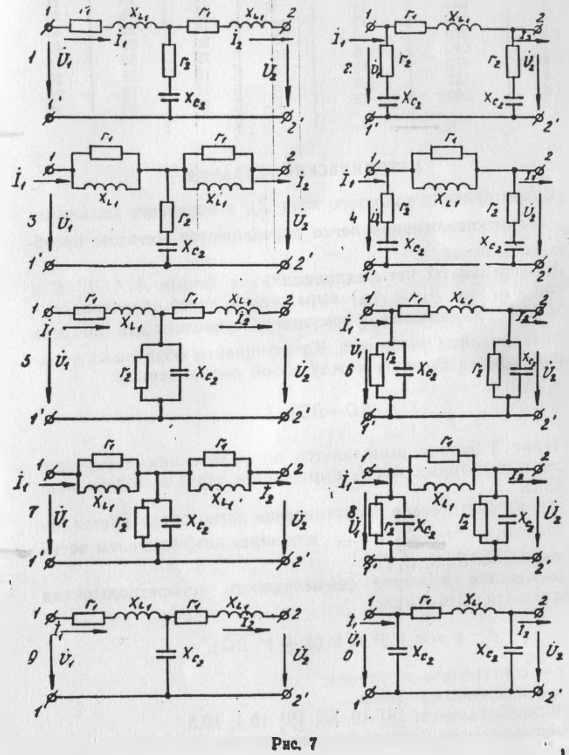

Дан Т-или Π-образный симметричный, схема которого представлена на рис. 7, а величины сопротивлений при частоте 50 Гц—в табл. 2.
Требуется:
1. Определить сопротивление холостого хода Ζ_zk и короткого замыкания Z_k3 четырехполюсника.
2. По найденным сопротивлениям найти коэффициенты четырехполюсника в форме А (т. е. коэффициенты А, В, С, D или A_11, A_12, A_21, A₂₂) и проверить соотношение между ними (AD—ВС=1).
3. Определить напряжение U_2, токи I₁ и I_2, мощности Р₁ и Р₂ и КПД η четырехполюсника при значениях напряжения U₁ и активном сопротивлении нагрузки г„ (подключено к клеммам 2—2′), указанным в табл. 2
4. Определить: а) характеристическое сопротивление Z_c четырехполюсника и проверить его расчетом, приняв сопротивление нагрузки Z_Μ=Z_c, б) постоянную передачи g четырехполюсника.

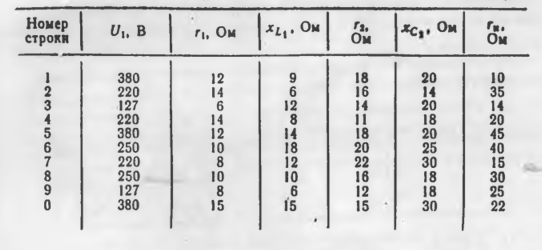

Таблица 2.
