Содержание

1. Каким образом цена деления индикатора делается равной 0,01 мм?
2. Перечислите способы и методы контроля деталей. Приведите примеры.
3. Последовательность и способы регулирования передаточного механизма кинопроектора КН-22
4 Опишите последовательность контроля отремонтированного кинопроектора
5 Опишите методы ремонта кинопроекционной аппаратуры в зависимости от загруженности киноремонтной мастерской с указанием достоинств и недостатков каждого метода.
Список литературы

1. Каким образом цена деления индикатора делается равной 0,01 мм?

Средства измерений и контроля с механическим преобразованием основаны на преобразовании малых перемещений измерительного стержня в большие перемещения указателя (стрелки, шкалы, светового луча и т.д.). В зависимости от типа механизма они подразделяются на рычажно-механические (рычажные), зубчатые, рычажно-зубчатые, пружинные и пружинно-оптические.

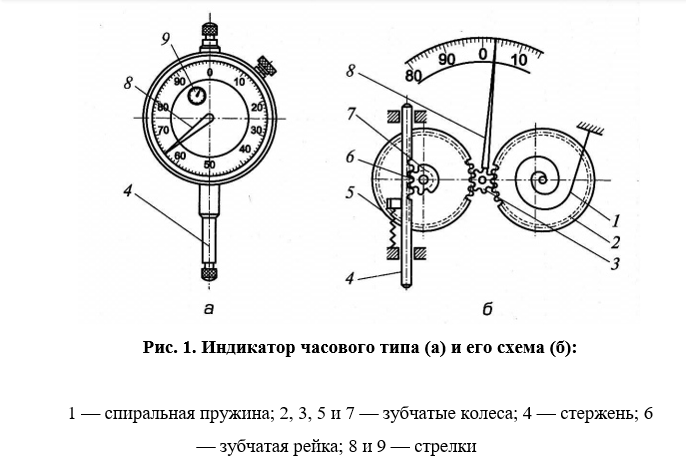

Индикаторы часового типа (ГОСТ 577 — 68) (рис. 1), являющиеся типовыми представителями приборов с зубчатой передачей, содержат стержень 4 с нарезанной зубчатой рейкой 6, зубчатые колеса 2, 3, 5 и 7, спиральную пружину 1, стрелку 8. Возвратно-поступательное перемещение измерительного стержня 4 преобразуется в круговое движение стрелки 8.
Один оборот стрелки соответствует перемещению измерительного стержня на 1 мм. Целые миллиметры отсчитываются по шкале при помощи стрелки 9. Шкала прибора имеет 100 делений, цена деления индикатора равна 0,01 мм.

Основные метрологические характеристики индикаторов часового типа представлены в табл. 1.

Таблица 1. Основные метрологические характеристики индикаторов часового типа

Индикаторы часового типа выпускают двух классов точности (0 и 1) в двух модификациях: индикаторы типа ИЧ с перемещением измерительного стержня параллельно шкале и индикаторы типа ИТ с перемещением измерительного стержня перпендикулярно шкале. Выпускают также индикаторы часового типа с цифровым (электронным) отсчетом.

2. Перечислите способы и методы контроля деталей. Приведите примеры.

В соответствии с Правилами технической эксплуатации кинооборудования кинотеатров и киноустановок качественный кинопоказ в кинотеатре и на киноустановке должен обеспечиваться системой технического обслуживания и ремонта кинооборудования, которая предусматривает проведение технических осмотров, периодических контрольно-наладочных работ и ремонтов.
Техническое обслуживание — это комплекс работ по поддержанию работоспособности кинооборудования в процессе эксплуатации.
Техническое обслуживание предусматривает проведение следующих видов работ:
— ТО-1 — ежедневный технический осмотр, осуществляемый киномехаником каждый рабочий день перед началом работы оборудования.
— ТО-2 — периодический осмотр, осуществляемый техническим персоналом кинотеатра и киноустановки под руководством работника, ответственного за эксплуатацию кинооборудования.
В кинотеатрах и на киноустановках, оборудованных кинопроекторами с ксеноновыми источниками света, ТО-2 проводится через 300 часов эксплуатации, но не реже 1 раза в 3 месяца; оборудованных кинопроекторами с лампами накаливания — через 200 часов эксплуатации, но не реже 1 раза в 3 месяца; передвижных киноустановок ТО-2 осуществляется при возвращении из маршрута, но не реже чем через 50 рабочих часов эксплуатации.
Система планово-предупредительных ремонтов кинооборудования предусматривает проведение периодических контрольно-наладочных работ (КНР) и текущего ремонта (Р1), среднего (Р2) и капитального (РЗ) ремонтов кинооборудования.
Ремонты планируются и проводятся в установленные сроки только для кинопроекционного оборудования. Для звуковоспроизводящего, электросилового и вспомогательного оборудования проводятся ремонты в зависимости от их технического состояния, определенного в результате объективного контроля выходных параметров.
Периодические контрольно-наладочные работы проводятся передвижными контрольно-наладочными лабораториями. Объем работ приведен в общей части сборника норм времени и расценок на КНР и предусматривает объективный контроль выходных параметров с устранением неисправностей кинооборудования, заменой изношенных деталей. При проведении КНР обязательно проводятся операции текущего ремонта (Р1) кинопроекторов, регулировка и наладка всего комплекса кинооборудования кинотеатра или киноустановки.
Периодические КНР проводятся только в кинотеатрах и на киноустановках, оборудованных кинопроекторами с ксеноновыми источниками света в полном объеме через 1200 часов эксплуатации.
Эти сроки могут быть изменены в зависимости от технического состояния кинооборудования и стабильности его выходных параметров.
Первые контрольно-наладочные работы проводятся в полном объеме не позднее, чем через 300 часов после начала эксплуатации кинооборудования.
В кинотеатрах и на киноустановках, в которых для обеспечения предъявляемых требований к качеству кинопоказа, необходимо поддерживать эксплуатационный режим работы кинооборудования близким к максимальному, допускается дополнительно проводить сокращенный комплекс контрольно-наладочных работ (КНР-СК) через 600 часов эксплуатации.
При КНР-СК предусматривается:
— контроль лентопротяжного тракта на сохранность киноленты;
— проверка и наладка осветителыю-проекционной системы кинопроекторов;
— проверка и наладка звуковоспроизводящей части кинопроектора;
— проверка работоспособности всего комплекса кинооборудования.
Текущий ремонт (Р1) — наименьший по объему вид планового ремонта, осуществляемый в процессе эксплуатации для обеспечения работоспособности кинооборудования путем замены изношенных деталей лентопротяжного тракта, осветительно- проекционной системы, звуковоспроизводящей части кинопроектора.
Текущий ремонт проводится непосредственно в кинотеатре и на киноустановке инженерно-техническим персоналом кинотеатра или мастером пунктов технического обслуживания киносети.
Средний ремонт (Р2) — вид планового ремонта, выполняемый для восстановления эксплуатационных характеристик кинооборудования ремонтом или заменой только изношенных или поврежденных составных частей с устранением обнаруженных неисправностей. При среднем ремонте может производиться капитальный ремонт отдельных основных составных частей.
Капитальный ремонт (РЗ) — наибольший по объему и сложности вид планового ремонта и заключается в полной разборке и дефектации кинооборудования, в проверке, замене и ремонте всех составных частей, в том числе и базовых, сборке оборудования, его комплексной проверке, регулировке и испытании. К базовым составным частям относятся корпуса (картеры) головок, станины, столы, шасси и т.п.
Средние и капитальные ремонты кинооборудования производятся ремонтно-производственными предприятиями (организациями), как правило, в стационарных условиях.
Капитальный ремонт двухформатных кинопроекторов и средний ремонт всех типов аппаратуры, а также ремонт звуковоспроизводящего, вспомогательного и электросилового оборудования может проводиться непосредственно в кинотеатре и на киноустановке персоналом ремонтно-производственных предприятий, а также, как исключение, при проведении контрольно-наладочных работ, методом замены неисправных узлов (блоков, частей) новыми или заранее отремонтированными.
Периодичность проведения работ (в рабочих часах) приведена в табл. 2.

Таблица 2 — Периодичность проведения работ (в рабочих часах)

* — в режиме кинопередвижки.

** — капитальный ремонт кинопроекторов рекомендуется для киноаппаратуры, работающей в режиме более 150 к/с в месяц.

Сроки проведения ремонтов могут быть изменены в зависимости от технического состояния кинопроекторов, определенного объективным контролем их параметров.
Цикл проведения ремонтов:
— для кинопроекционного оборудования с ксеноновыми источниками света: Р1 — Р1 — 1Р2 — Р1 — Р1 — 2Р2 — Р1 — Р1 — РЗ;
— для стационарного 35-мм кинопроекционного оборудования с лампами накаливания: Р1 — Р2 — РЗ;
— для стационарного 16-мм кинопроекционного оборудования:
Р1 — Р1 — Р1 — Р2 — Р1 — Р1 — Р1 — РЗ;
— для передвижного кинопроекционного оборудования с лампами накаливания: Р1 — Р2 — Р1 — РЗ;
— для стационарных кинопроекторов предусматривается проведение двух видов среднего ремонта 1Р2 и 2Р2. Объем выполняемых работ определяется сроком службы деталей, заменяемых при разных видах среднего ремонта.
Кинооборудование, направленное в ремонт, должно быть очищенным от загрязнений, предохранено от коррозии, механических и других повреждений. Каждый узел (блок) должен быть укомплектован.
В ремонт направляются:
1Кинопроекторы с лампами накаливания: кинопроектор в сборе.
2 Кинопроекторы с ксеноновыми осветителями:
— головка кинопроектора (без проекционной оптики) со снятыми и отдельно упакованными маховиками звукоблоков;
— фонарь в сборе с ксеноновым осветителем (без отражателя, ксеноновой лампы и контротражателя);
— детали стола, станины кинопроектора, требующие ремонта (например, плата управления, клеммная плата и т.д.);
— тормозное устройство подающей бобины и наматыватель — при капитальном ремонте кинопроектора в комплекте или неисправный узел.
3 Звуковоспроизводящая аппаратура.
Неисправные элементы комплекта: усилитель, выпрямитель, головки громкоговорителя, отдельные блоки устройства со всеми узлами, деталями (моточные детали, блоки конденсаторов, резисторы и т.д).
4. Устройства автоматизации кинопоказа.
Устройство в целом, функциональный блок или конструктивный элемент.
5. Электросиловое, вспомогательное оборудование в сборе или только неисправные функциональные блоки. Электрораспределительные и электропитающие устройства, фидерные шкафы, темнители света, лебедки занавеса и другое вспомогательное оборудование разрешается ремонтировать в кинотеатрах и на киноустановках методом замены исправными узлами и деталями.
Кинооборудование после ремонта должно пройти технический контроль на ремонтно-производственном предприятии или в кинотеатре или на киноустановке.
После проведения технического контроля отремонтированное кинооборудование должно быть сдано представителю заказчика по акту.
Ремонтно-производственное предприятие (организация) должно обеспечить соответствие параметров оборудования, прошедшего капитальный или средний ремонт, требованиям действующих отраслевых стандартов па ремонт и гарантию его работы в течение установленного ОСТ на ремонт срока.
Кинооборудование, не подлежащее ремонту, должно быть списано в соответствии с действующей Типовой инструкцией о порядке списания пришедших в негодность оборудования, хозяйственного инвентаря и другого имущества, числящихся в составе основных фондов.

3. Последовательность и способы регулирования передаточного механизма кинопроектора КН-22

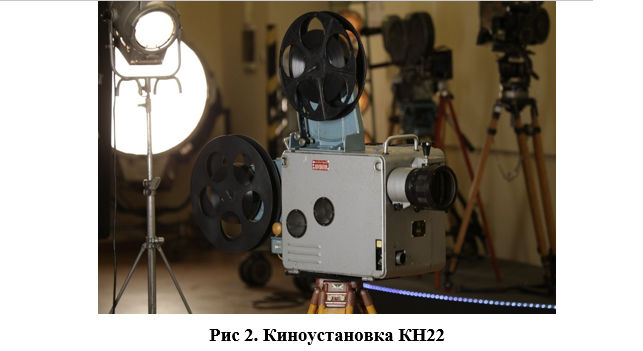

Передвижная киноустановка КН22-П — двухпостовая. Она может быть использована для демонстрации кино¬фильмов на открытых площадках с полуавтоматическим переходом с поста на пост без перерывов между частями фильма.
Установка состоит из двух кинопроекторов КН19-П, ко¬торые устанавливаются на штативах. В автоклубах они устанавливаются на специальных столах.
В комплект входят универсальное транзисторное зву-ковоспроизводящее устройство КЗВП-14-6, блок питания БПК-0.8, принадлежности, инструменты и запасные части.
Новой линейкой киноустановок типа КН предусмот¬рен вариант комплектации аппаратуры для работы и в ста¬ционарных условиях. В зависимости от необходимости могут быть применены объективы 85 и 100 мм, 100 и 120 мм или 120 и 140 мм. Для демонстрации широкоэкранных 35-мм фильмов в комплекте предусмот¬рены анаморфотные насадки 35НАП2-ЗМ.

Киноустановка КН22 для использования в стационарных условиях также созданы на базе кинопроек¬торов КН19-П. В проекционном помещении кинопроекто¬ры устанавливаются на колонках и монтируются вместе с комплектующими устройствами.
Киноустановка КН22 обеспечивает достаточно высокое качество кинопроекции 35-мм фильмов всех видов в залах вместимостью до 150 мест (в зависимости от планировки зала), имеет устройство для полуавтоматического перехо¬да с поста на пост при смене частей фильма, в ней пре¬дусмотрена возможность выравнивания уровней громкости звука по постам.
В состав установки входят два проектора КН19, тран¬зисторное звуковоспроизводящее устройство КЗВП-14-2, блок питания БПК-0.8, колонки, комплект соединительных шлангов, принадлежности и ЗИП.
Киноустановка КН22 обеспечивает демонстрацию фильмов с автоматическим переходом с поста на пост по сигнальным меткам из алюминиевой фольги, наклеенным на фильм в определенных местах. Для этого входящие в комплект установки проекторы КН19 оснащены узлами ав¬томатики (датчиками), а в составе комплектующей аппа¬ратуры имеется выносной блок автоматики. В блоке авто¬матики предусмотрено питающее устройство, преобразую¬щее напряжение переменного тока 31 (33) В в 24 В посто¬янного тока, требующегося для работы цепей реле време¬ни, блока датчиков и схемы управления. Напряжение на блок автоматики поступает от общего блока питания БПК-0.8.
Работу автоматики обеспечивают установленные на проекторах датчики. При перемещении фильма в ленто¬протяжном тракте сигнальная метка из фольги проходит в зоне чувствительности датчика. В этот момент включает¬ся в действие схема перехода с поста на пост. Другой дат¬чик, реагирующий на наличие пленки в лентопротяжном тракте, обеспечивает остановку кинопроектора, на котором закончилась демонстрация очередной части. С его помощью происходит автоматическая остановка проектора в случае обрыва пленки.
Рис 3. Киноустановка КН22:
1 — кинопроекторы КН19 на колонках; 2 — усилитель из комплекта звуковоспроизводящего устройства КЗВП-14; 3 — блок автоматики; 4 — блок питания БПК-0.8; 5 — громкоговорители зала
Работа киноустановок возможна как в режиме автома¬тического перехода с поста на пост, так и в обычном, в полуавтоматическом режиме с использованием реле вре¬мени.

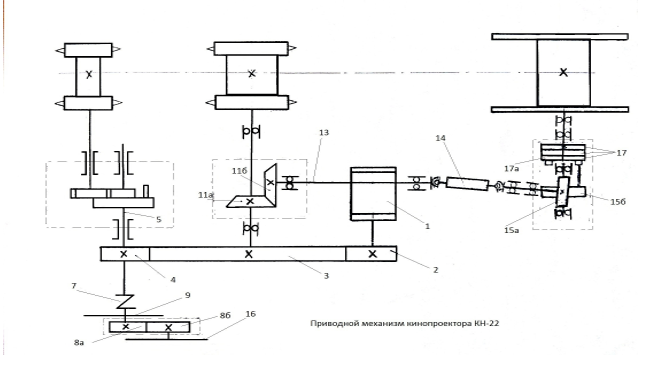

Таблица 3 — Приводной механизм кинопроектора КН-22

Смазка приводного механизма: — местная точечная – — консистентная —

4 Опишите последовательность контроля отремонтированного кинопроектора

Технический эксплуатационный контроль «ТО-2» — данный осмотр осуществляется техническим персоналом к/установки под руководством работника, ответственного за эксплуатацию кинооборудования, в следующие сроки:
-Для к/п со световым потоком более 1300лм-через 300 часов работы, но не реже одного раза в три месяца.
-Для осветителей с ксеноновыми лампами мощностью 5кВт –через 200 часов работы, но не реже одного раза в два месяца.
При проведении ТО-2 должны быть выполнены все работы, предусмотренные ТО-1,а также следующие:
1.Проверить и обеспечить исправность эл. оборудования: чистку оборудования, надежность эл. контактов, исправность магнитных пускателей, реле, штекерных разъёмов.
2.Промывка картера и системы смазки проекционной головки кинопроектора, замена масла, смазка трущихся деталей оборудования, проверка циркуляции масла и герметичность картера.
3.Проверка прочности крепления деталей лентопротяжного тракта, правильности взаимного расположения их и величины ,и зазора между рабочими поясками придерживающих роликов и зубчатых барабанов.
4.Проверка и регулирование силы трения в ф/канале.
5.Проверка и регулирование усилия натяжения кинофильма тормозным устройством подающей бобины и наматывателя.
6.Проверка исправности лентопротяжного тракта 100-кратным прогоном кольца кинофильма 100% годности с относительной усадкой 0,2%.
7.Проверить напряжение на читающих лампах всех постов.
8.Проверить юстировку звукочитающих систем по контрольному фильму, проверить выходной уровень сигнала от всех постов по все каналам, и качество звуковоспроизведения по контрольному фильму.
9.Проверить систему охлаждения ксеноновой лампы и вытяжную.
10.Проверить состояние контактов и исправность элементов в цепи режима ксеноновой лампы, чистка поверхностей разрядника.
11.Чистка киноэкрана.
12.Промывка стекол проекционных и смотровых.
13.Юстировка осветительно-проекционных систем, контроль осветительных величин при различных видах кинопоказа, балансировка световых потоков.
14.Контролькачества изображения на экране по контрольному фильму.
15.Проверка общей работоспособности автоматизации кинопоказа.
16.Сдеоать запись в техническом журнале.

5 Опишите методы ремонта кинопроекционной аппаратуры в зависимости от загруженности киноремонтной мастерской с указанием достоинств и недостатков каждого метода.

Система планово-предупредительных ремонтов кинооборудования предусматривает проведение периодических контрольно-наладочных работ (КНР) и текущего ремонта (Р1), среднего (Р2) и капитального (РЗ) ремонтов кинооборудования.
Ремонты планируются и проводятся в установленные сроки только для кинопроекционного оборудования. Для звуковоспроизводящего, электросилового и вспомогательного оборудования проводятся ремонты в зависимости от их технического состояния, определенного в результате объективного контроля выходных параметров.
Периодические контрольно-наладочные работы проводятся передвижными контрольно-наладочными лабораториями. Объем работ приведен в общей части сборника норм времени и расценок на КНР и предусматривает объективный контроль выходных параметров с устранением неисправностей кинооборудования, заменой изношенных деталей. При проведении КНР обязательно проводятся операции текущего ремонта (Р1) кинопроекторов, регулировка и наладка всего комплекса кинооборудования кинотеатра или киноустановки.
Периодические КНР проводятся только в кинотеатрах и на киноустановках, оборудованных кинопроекторами с ксеноновыми источниками света в полном объеме через 1200 часов эксплуатации.
Эти сроки могут быть изменены в зависимости от технического состояния кинооборудования и стабильности его выходных параметров.
Первые контрольно-наладочные работы проводятся в полном объеме не позднее, чем через 300 часов после начала эксплуатации кинооборудования.
В кинотеатрах и на киноустановках, в которых для обеспечения предъявляемых требований к качеству кинопоказа, необходимо поддерживать эксплуатационный режим работы кинооборудования близким к максимальному, допускается дополнительно проводить сокращенный комплекс контрольно-наладочных работ (КНР-СК) через 600 часов эксплуатации.
При КНР-СК предусматривается:
— контроль лентопротяжного тракта на сохранность киноленты;
— проверка и наладка осветителыю-проекционной системы кинопроекторов;
— проверка и наладка звуковоспроизводящей части кинопроектора;
— проверка работоспособности всего комплекса кинооборудования.
Текущий ремонт (Р1) — наименьший по объему вид планового ремонта, осуществляемый в процессе эксплуатации для обеспечения работоспособности кинооборудования путем замены изношенных деталей лентопротяжного тракта, осветительно- проекционной системы, звуковоспроизводящей части кинопроектора.
Текущий ремонт проводится непосредственно в кинотеатре и на киноустановке инженерно-техническим персоналом кинотеатра или мастером пунктов технического обслуживания киносети.
Средний ремонт (Р2) — вид планового ремонта, выполняемый для восстановления эксплуатационных характеристик кинооборудования ремонтом или заменой только изношенных или поврежденных составных частей с устранением обнаруженных неисправностей. При среднем ремонте может производиться капитальный ремонт отдельных основных составных частей.
Капитальный ремонт (РЗ) — наибольший по объему и сложности вид планового ремонта и заключается в полной разборке и дефектации кинооборудования, в проверке, замене и ремонте всех составных частей, в том числе и базовых, сборке оборудования, его комплексной проверке, регулировке и испытании. К базовым составным частям относятся корпуса (картеры) головок, станины, столы, шасси и т.п.
Средние и капитальные ремонты кинооборудования производятся ремонтно-производственными предприятиями (организациями), как правило, в стационарных условиях.
Капитальный ремонт двухформатных кинопроекторов и средний ремонт всех типов аппаратуры, а также ремонт звуковоспроизводящего, вспомогательного и электросилового оборудования может проводиться непосредственно в кинотеатре и на киноустановке персоналом ремонтно-производственных предприятий, а также, как исключение, при проведении контрольно-наладочных работ, методом замены неисправных узлов (блоков, частей) новыми или заранее отремонтированными.
Периодичность проведения работ (в рабочих часах) приведена в табл. 4.

Таблица 4 — Периодичность проведения работ (в рабочих часах)

* — в режиме кинопередвижки.

** — капитальный ремонт кинопроекторов рекомендуется для киноаппаратуры, работающей в режиме более 150 к/с в месяц.

Сроки проведения ремонтов могут быть изменены в зависимости от технического состояния кинопроекторов, определенного объективным контролем их параметров.

Цикл проведения ремонтов:

— для кинопроекционного оборудования с ксеноновыми источниками света: Р1 — Р1 — 1Р2 — Р1 — Р1 — 2Р2 — Р1 — Р1 — РЗ;

— для стационарного 35-мм кинопроекционного оборудования с лампами накаливания: Р1 — Р2 — РЗ;

— для стационарного 16-мм кинопроекционного оборудования:
Р1 — Р1 — Р1 — Р2 — Р1 — Р1 — Р1 — РЗ;

— для передвижного кинопроекционного оборудования с лампами накаливания: Р1 — Р2 — Р1 — РЗ;

— для стационарных кинопроекторов предусматривается проведение двух видов среднего ремонта 1Р2 и 2Р2.

Объем выполняемых работ определяется сроком службы деталей, заменяемых при разных видах среднего ремонта.
Кинооборудование, направленное в ремонт, должно быть очищенным от загрязнений, предохранено от коррозии, механических и других повреждений. Каждый узел (блок) должен быть укомплектован.
В ремонт направляются:
1Кинопроекторы с лампами накаливания: кинопроектор в сборе.
2 Кинопроекторы с ксеноновыми осветителями:
— головка кинопроектора (без проекционной оптики) со снятыми и отдельно упакованными маховиками звукоблоков;
— фонарь в сборе с ксеноновым осветителем (без отражателя, ксеноновой лампы и контротражателя);
— детали стола, станины кинопроектора, требующие ремонта (например, плата управления, клеммная плата и т.д.);
— тормозное устройство подающей бобины и наматыватель — при капитальном ремонте кинопроектора в комплекте или неисправный узел.
3 Звуковоспроизводящая аппаратура.
Неисправные элементы комплекта: усилитель, выпрямитель, головки громкоговорителя, отдельные блоки устройства со всеми узлами, деталями (моточные детали, блоки конденсаторов, резисторы и т.д).
4. Устройства автоматизации кинопоказа.
Устройство в целом, функциональный блок или конструктивный элемент.
5. Электросиловое, вспомогательное оборудование в сборе или только неисправные функциональные блоки. Электрораспределительные и электропитающие устройства, фидерные шкафы, темнители света, лебедки занавеса и другое вспомогательное оборудование разрешается ремонтировать в кинотеатрах и на киноустановках методом замены исправными узлами и деталями.
Кинооборудование после ремонта должно пройти технический контроль на ремонтно-производственном предприятии или в кинотеатре или на киноустановке.
После проведения технического контроля отремонтированное кинооборудование должно быть сдано представителю заказчика по акту.
Ремонтно-производственное предприятие (организация) должно обеспечить соответствие параметров оборудования, прошедшего капитальный или средний ремонт, требованиям действующих отраслевых стандартов па ремонт и гарантию его работы в течение установленного ОСТ на ремонт срока.
Кинооборудование, не подлежащее ремонту, должно быть списано в соответствии с действующей Типовой инструкцией о порядке списания пришедших в негодность оборудования, хозяйственного инвентаря и другого имущества, числящихся в составе основных фондов.

Список литературы

1. Гинзбург Л.С., Данилов КВ., Королёв Н.М. «Кинопроекционная техника».М., Искусство, 1986.
2. Зуев Г. С, Надольский Г.И. «Эксплуатация и ремонт кинооборудования». М. Искусство, 1988.
3. Королёв Н.М. «Основы кинотехники и кинопроекционная аппаратура киноустановок ». Учебное пособие, ч.1. СПб: КВТК, 1983.
4. Королёв Н.М. «Кинопроекционная техника». Учебное пособие, ч.2 СПб. КВТК, 1996.
5. Нужный Б.Н., Гришенкова Г.В. «Кинопроекторы типа КСА, ПК и СК». Учебное пособие. М.: УМК кинообразования Госкино РФ, 1995.
6. Черкасов Ю.П., Шатилов О.Б. «Кинозрелищные предприятия и техника кинопоказа», Москва, 2007 год
7. Черкасов Ю.П., Кирчанский А.В., Нужный Б.Н. «Лабораторно-практические работы по кинопроекционной технике». М.: Высшая школа, 1990.
