Определение сопротивления проводников мостиком Уинстона

Ознакомиться с принципом работы схемы мостика Уитстона. Определить неизвестное сопротивление и удельное сопротивление проводника.
1. На магазине сопротивлений R2 установить сопротивление 1 Ом. Положения остальных ручек должны соответствовать нулевым сопротивлениям.
2. Уравновесить схему. Для этого щупом найти положение точки D, соответствующее нулевой силе тока через гальванометр, и определить длины l3 и l4. Данные R2, l3 и l4 занести в таблицу.
3. Последовательно изменяя сопротивление R2 от 1 до 9 Ом, повторить пункт 2.

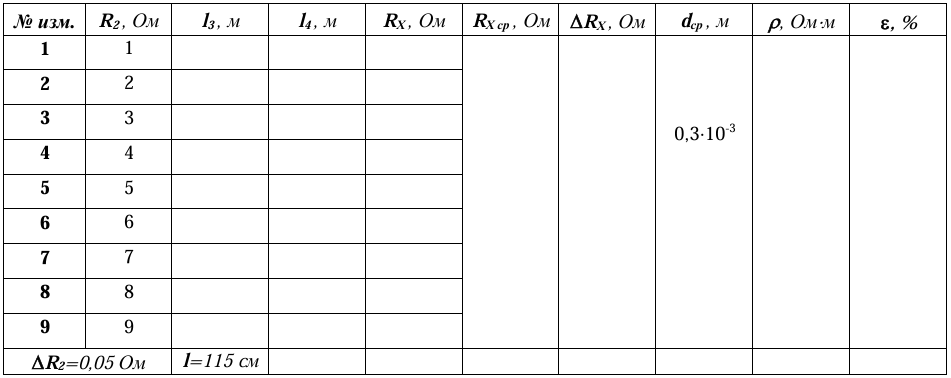

Таблица
5 2
4. Вычислить в каждом из случаев сопротивление RХ по формуле (7). Рассчитать среднее значение RХ ср как среднее
арифметическое всех RXi. Длину проводника принять равной 115 см.
k (7)
5. Используя значение RХ ср, по формуле (8) найти удельное сопротивление ρ проводника. Результаты занести в таблицу.
2 3(8)
6. Вычислить абсолютную и относительную ε погрешность измерений сопротивления RХ по результатам одной из средних строк таблицы, считая ошибки в определении длин l3 и l4 систематическими и равными 0,5 мм (Δl3=Δl4=.0,5мм)
eПо результатам работы сделать вывод.
